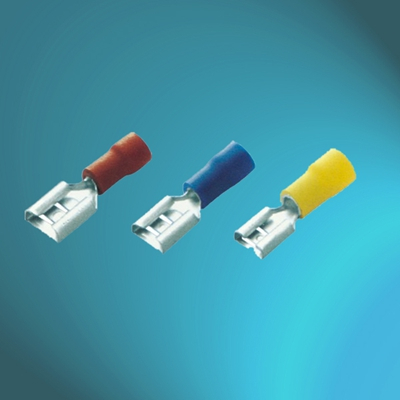

VINLY/PVC绝缘对插型母插端子-加铜套
红色绝缘端子： 导体范围0.5-1.5mm⊃2; /22-16AWG。
蓝色绝缘端子： 导体范围1.5-2.5mm⊃2; /16-14AWG。
黄色绝缘端子： 导体范围4.0-6.0mm⊃2; /12-10AWG。
说明 | |||||||||
材料 | 黄铜 | ||||||||
镀层 | 环保电镀锡 | ||||||||
绝缘材料 | PVC | ||||||||
工作温度 | 75oC | ||||||||
工作电压 | 300V | ||||||||

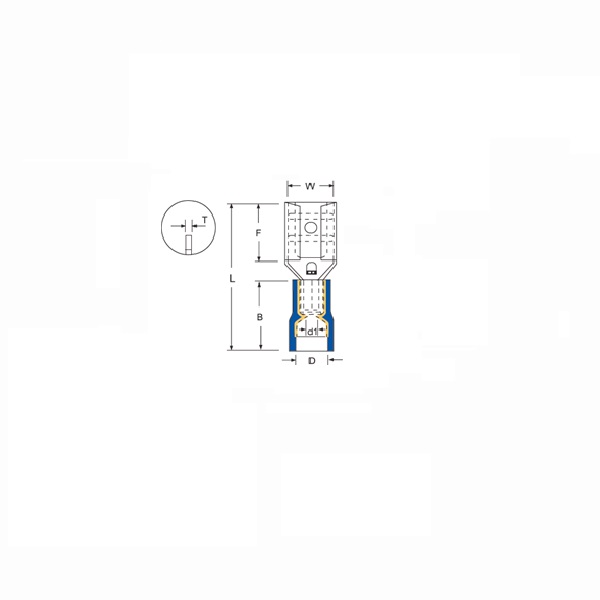

EASE CODE | SIZES | DIMENSIONS mm (inch) | WIRE RANGE | ||||||
厚度x宽度 | W | F | L | B | D | d1 | T | mm⊃2; | |
TM-FP-1-110 (5) VD | 0.5x2.8 (.020x.110) | 3.2 (.126) | 6.5 (.256) | 19.0 (.748) | 10.5 (.413) | 3.8 (.150) | 1.7 (.067) | 0.3 (.012) | 0.5-1.5 (22-16) |
TM-FP-1-110 (8) VD | 0.8x2.8 (.032x.110) | 3.2 (.126) | 6.5 (.256) | 19.0 (.748) | |||||
TM-FP-1-187 (5) VD | 0.5x4.75 (.020x.187) | 5.0 (.197) | 6.4 (.252) | 19.4 (.764) | 0.35 (.0.14) | ||||
TM-FP-1-187 (8) VD | 0.8x4.75 (.032x.187) | 5.0 (.197) | 6.4 (.252) | 19.4 (.764) | |||||
TM-FP-1-205 (5) VD | 0.5x5.2 (.020x.205) | 5.7 (.224) | 5.8 (.228) | 19.3 (.760) | |||||
TM-FP-1-205 (8) VD | 0.8x5.2 (.032x.205) | 5.7 (.224) | 5.8 (.228) | 19.3 (.760) | |||||
TM-FP-1-250VD | 0.8x6.35 (.032x.250) | 6.6 (.260) | 7.5 (.295) | 20.8 (.819) | 0.4 (.016) | ||||
TM-FP-1-312VD | 0.8x8.0 (.032x.312) | 8.2 (.323) | 10.0 (.394) | 24.5 (.965) | |||||
TM-FP-2-110 (5) VD | 0.5x2.8 (.020x.110) | 3.2 (.126) | 6.5 (.256) | 19.0 (.748) | 4.7 (.185) | 2.3 (.091) | 0.3 (.012) | 1.5-2.5 (16-14) | |
TM-FP-2-110 (8) VD | 0.8x2.8 (.032x.110) | 3.2 (.126) | 6.5 (.256) | 19.0 (.748) | |||||
TM-FP-2-187 (5) VD | 0.5x4.75 (.020x.187) | 5.0 (.197) | 6.4 (.252) | 19.4 (.764) | 0.35 (.014) | ||||
TM-FP-2-187 (8) VD | 0.8x4.75 (.032x.187) | 5.0 (.197) | 6.4 (.252) | 19.4 (.764) | |||||
TM-FP-2-205 (5) VD | 0.5x5.2 (.020x.205) | 5.7 (.224) | 5.8 (.228) | 19.3 (.760) | |||||
TM-FP-2-205 (8) VD | 0.8x5.2 (.032x.250) | 5.7 (.224) | 5.8 (.228) | 19.3 (.760) | |||||
TM-FP-2-250VD | 0.8x6.35 (.032x.250) | 6.6 (.260) | 7.5 (.295) | 20.8 (.819) | 0.4 (.016) | ||||
TM-FP-2-312VD | 0.8x8.0 (.032x.312) | 8.2 (.323) | 10.0 (.394) | 24.5 (.965) | |||||
TM-FP-2-375VD | 1.2x9.4 (.047x.375) | 10.0 (.394) | 12.0 (.472) | 26.1 (1.028) | 0.5 (.020) | ||||
TM-FP-5-110 (5) VD | 0.5x2.8 (.020x.110) | 3.2 (.126) | 6.5 (.256) | 22.0 (.866) | 13.0 (.512) | 6.2 (.244) | 3.4 (.134) | 0.35 (.014) | 4.0-6.0 (12-10) |
TM-FP-5-110 (8) VD | 0.8x2.8 (.032x.110) | 3.2 (.126) | 6.5 (.256) | 22.0 (.866) | |||||
TM-FP-5-187 (5) VD | 0.5x4.75 (.020x.187) | 5.0 (.197) | 6.5 (.256) | 22.0 (.866) | |||||
TM-FP-5-187 (8) VD | 0.8x4.75 (.032x.187) | 5.0 (.197) | 6.5 (.256) | 22.0 (.866) | |||||
TM-FP-5-250VD | 0.8x6.35 (.032x.250) | 6.6 (.260) | 7.5 (.295) | 23.3 (.917) | |||||
TM-FP-5-312VD | 0.8x8.0 (.032x.312) | 8.2 (.323) | 10.0 (.394) | 27.0 (1.063) | 0.4 (.016) | ||||
TM-FP-5-375VD | 1.2x9.4 (.047x.375) | 10.0 (.394) | 12.0 (.472) | 28.6 (1.126) | 0.5 (.020) | ||||
