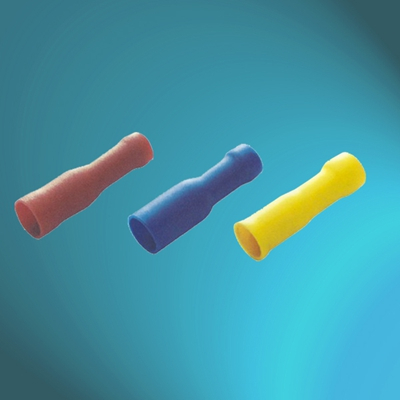

PVC绝缘子弹型母插端子-加铜套
红色绝缘端子： 导体范围0.5-1.5mm⊃2; /22-16AWG。
蓝色绝缘端子： 导体范围1.5-2.5mm⊃2; /16-14AWG。
黄色绝缘端子： 导体范围4.0-6.0mm⊃2; /12-10AWG。
说明 | ||||||||
材料 | 黄铜 | |||||||
镀层 | 环保电镀锡 | |||||||
绝缘材料 | PVC | |||||||
工作温度 | 75°C | |||||||
工作电压 | 300V | |||||||

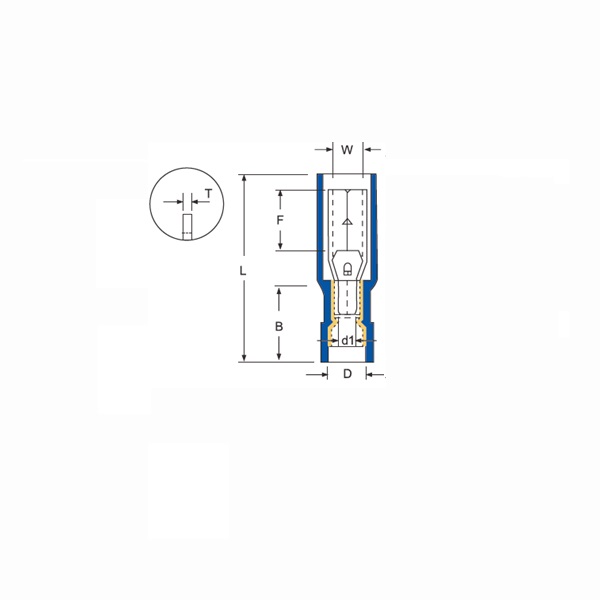

EASE CODE | DIMENSIONS mm (inch) | WIRE RANGE | ||||||
W | F | L | B | D | d1 | T | mm⊃2; (A.W.G) | |
TM-FB-1-156VD | 3.9 (.153) | 7.0 (.276) | 23.3 (.917) | 10.5 (.413) | 3.8 (.150) | 1.7 (.067) | 0.4 (.016) | 0.5-1.5 (22-16) |
TM-FB-2-156VD | 3.9 (.153) | 7.0 (.276) | 23.3 (.917) | 10.5 (.413) | 4.7 (.185) | 2.3 (.091) | 0.4 (.016) | 1.5-2.5 (16-14) |
TM-FB-2-195VD | 4.9 (.193) | 7.0 (.276) | ||||||
TM-FB-5-195VD | 4.9 (.193) | 7.0 (.276) | 25.1 (.988) | 12.5 (.492) | 6.2 (.244) | 3.4 (.134) | 0.45 (.018) | 4.0-6.0 (12-10) |
