EMC防磁波铜制防水接头
产品说明：
螺牙规格：公制牙，PG牙，NPT牙；短螺纹和长螺纹可供选择。
产品材质：高级铜合金镀镍，尼龙PA66以及户外耐候橡胶。
产品特性：固定头内附加的金属爪扣（接触片）与穿入电缆的金属隔离编织网接触，进而引导干干扰的电磁波到接地点上，使电磁波干扰源得以疏散。适用于严苛的户外环境，具备抗机械力和耐冲击的特性；镀镍材质能抗盐雾，耐酸碱和耐化学腐蚀，提供更加安全稳定的防水固定作用；产品通过IP68防水测试，气密性完美。
说明 | |||||||
材料： | 黄铜镀镍，不锈钢卡扣，户外耐候橡胶 | ||||||
标准： | CE; RoHS; IP68 | ||||||
工作温度： | -40°C ~ +100°C, 短时间+120°C | ||||||

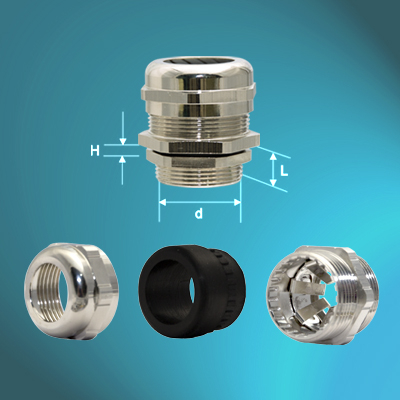

产品编码 | 规格 | 电缆范围 | d | L | H | 螺帽 | |
(MM) | (MM) | (MM) | (MM) | t | 扳手范围 | ||
CBG-S-M16 | M16x1.5 | 4-8 | 16.0 | 7.0 | 6.0 | 3.2 | 18.0 |
CBG-S-M20 | M20x1.5 | 6-12 | 20.0 | 8.0 | 7.0 | 3.0 | 22.0 |
CBG-S-M25 | M25x1.5 | 10-16 | 25.0 | 8.0 | 9.0 | 3.0 | 27.0 |
CBG-S-M32 | M32x1.5 | 15-22 | 32.0 | 9.0 | 9.0 | 3.5 | 35.0 |
CBG-S-M40 | M40x1.5 | 21-30 | 40.0 | 10.0 | 11.0 | 4.5 | 50.0 |
CBG-S-M50 | M50x1.5 | 30-38 | 50.0 | 10.0 | 11.0 | 5.0 | 57.0 |
CBG-S-PG9 | PG9 | 4-8 | 15.2 | 7.0 | 6.0 | 2.5 | 18.0 |
CBG-S-PG11 | PG11 | 5-10 | 18.6 | 7.0 | 6.0 | 3.0 | 20.0 |
CBG-S-PG13.5 | PG13.5 | 6-12 | 20.4 | 8.0 | 7.0 | 3.0 | 22.0 |
CBG-S-PG16 | PG16 | 8-14 | 22.5 | 8.0 | 7.0 | 3.0 | 24.0 |
CBG-S-PG21 | PG21 | 13-18 | 28.3 | 8.0 | 9.0 | 3.5 | 30.0 |
CBG-S-PG29 | PG29 | 18-25 | 37.0 | 9.0 | 8.5 | 4.0 | 40.0 |
CBG-S-PG36 | PG36 | 22-32 | 47.0 | 10.0 | 10.0 | 4.5 | 50.0 |
