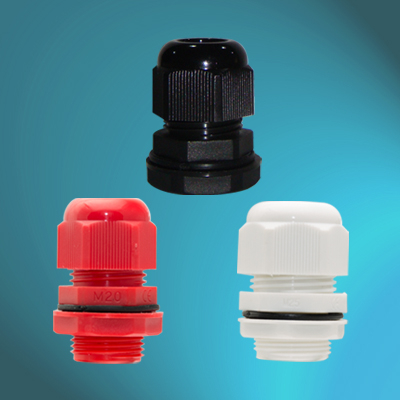

IP68尼龙防水接头
产品说明：
螺牙规格：公制牙，PG牙，NPT牙；短螺纹和长螺纹可供选择。
产品材质：UL认可的尼龙PA6，户外耐候橡胶EPDM(防火等级V0)。
产品特性：特殊设计的夹紧圈和夹紧爪以及迫紧螺帽结构，增强了电缆固定抗拉力强度；特殊螺牙设计，有效防止锁紧过程中跳圈或跑圈；产品通过IP68防水测试，气密性完美。
说明 | ||||||
材料： | 尼龙PA6 | |||||
防水防尘等级： | IP68 | |||||
标准： | CE认证，原料符合UL标准 | |||||
防火等级： | UL-94 V2 (V0可定制) | |||||
工作温度： | -40°C~100°C，短的时间120°C | |||||
颜色： | 黑色，灰色，浅灰色和红色(标准)，其他颜色可根据要求定制。 | |||||
产品编码 | 电缆范围 | d | 扳手范围 | H | L | |
机体 | 螺帽 | |||||
METRIC/PG | mm | mm | mm | mm | mm | mm |
CG-PA-M12ST | 3 ~6.5 | 12 | 15 | 19 | 5.0 | 8.0 |
CG-PA-M16ST | 4~8 | 16 | 21 | 22 | 5.0 | 8.0 |
CG-PA-M16LT | 5~10 | 16 | 21 | 22 | 5.0 | 15.0 |
CG-PA-M20ST | 7~12 | 20 | 24 | 27 | 6.0 | 9.0 |
CG-PA-M20LT | 10~14 | 20 | 24 | 27 | 6.0 | 15.0 |
CG-PA-M25ST | 10~15 | 25 | 32 | 32 | 6.0 | 11.0 |
CG-PA-M25LT | 13~18 | 25 | 32 | 32 | 6.0 | 15.0 |
CG-PA-M32ST | 16~21 | 32 | 37 | 42 | 7.0 | 14.0 |
CG-PA-M40ST | 20~26 | 40 | 50 | 51 | 7.0 | 18.0 |
CG-PA-M50ST | 30~38 | 50 | 56 | 59 | 10.5 | 18.5 |
CG-PA-M63ST | 37~44 | 63 | 68 | 75 | 11.3 | 20.4 |
CG-PA-PG7ST | 3~6.5 | 12.5 | 15.5 | 19.5 | 5.2 | 8.0 |
CG-PA-PG9ST | 4~8 | 15.0 | 18.5 | 21.0 | 5.0 | 8.0 |
CG-PA-PG11ST | 5~10 | 18.4 | 21.5 | 24.0 | 5.0 | 8.0 |
CG-PA-PG13.5ST | 6~12 | 20.4 | 24.0 | 27.0 | 6.2 | 9.0 |
CG-PA-PG16ST | 10~14 | 22.5 | 26.0 | 29.5 | 6.2 | 10.0 |
CG-PA-PG21ST | 13~18 | 28.4 | 32.0 | 35.0 | 7.1 | 11.0 |
CG-PA-PG29ST | 18~25 | 37.0 | 41.0 | 46.0 | 7.9 | 11.0 |
CG-PA-PG36ST | 22~32 | 47.0 | 51.0 | 58.5 | 7.9 | 15.5 |
CG-PA-PG42ST | 32~38 | 54.0 | 60.0 | 63.5 | 7.9 | 16.0 |
CG-PA-PG48ST | 37~44 | 59.3 | 62.0 | 69.0 | 7.9 | 15.5 |
