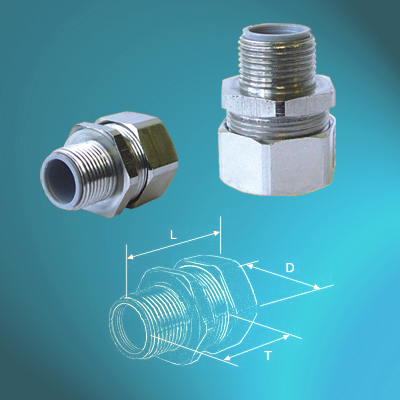

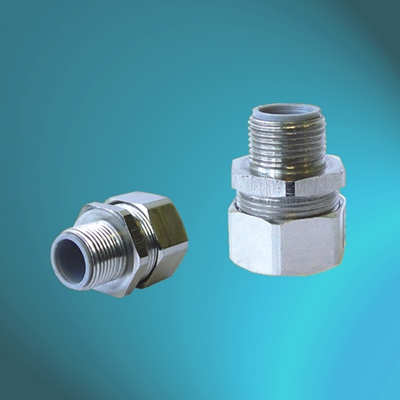

外部线程数黄铜连接
说明 | |||||
材料： | 黄铜 | ||||
涂层： | 镍 | ||||
要素： | 螺帽， | ||||
适配器， | |||||
线代， | |||||
功能： | 黄铜类型连接是为链接灵活的输送管道到配件箱或封入物。 | ||||
适合： | 为FC-PV和类型输送管道。 | ||||
方便编码 | EXTERNAL线程数 | 输送管道范围 | D | L | T |
英寸 | mm | mm | mm | ||
CN-BR-PV/GS-EX-1/4 | M16 | 1/4 | 28 | 56 | 32 |
CN-BR-PV/GS-EX-3/8 | M20 | 3/8 | 28 | 56 | 35 |
CN-BR-PV/GS-EX-1/2 | M20 | 1/2 | 32 | 56 | 32 |
CN-BR-PV/GS-EX-3/4 | M25 | 3/4 | 39 | 63 | 39 |
CN-BR-PV/GS-EX-1 | M32 | 1 | 47 | 80 | 46 |
CN-BR-PV/GS-EX-1-1/4 | M40 | 1-1/4 | 60 | 98 | 60 |
CN-BR-PV/GS-EX-1-1/2 | M50 | 1-1/2 | 67 | 97 | 65 |
CN-BR-PV/GS-EX-2 | M63 | 2 | 81 | 117 | 79 |
外部线程数黄铜连接
说明 | |||||
材料： | 黄铜 | ||||
涂层： | 镍 | ||||
要素： | 螺帽， | ||||
适配器， | |||||
线代， | |||||
功能： | 黄铜类型连接是为链接灵活的输送管道到配件箱或封入物。 | ||||
适合： | 为FC-PV和类型输送管道。 | ||||
方便编码 | EXTERNAL线程数 | 输送管道范围 | D | L | T |
英寸 | mm | mm | mm | ||
CN-BR-PV/GS-EX-1/4 | M16 | 1/4 | 28 | 56 | 32 |
CN-BR-PV/GS-EX-3/8 | M20 | 3/8 | 28 | 56 | 35 |
CN-BR-PV/GS-EX-1/2 | M20 | 1/2 | 32 | 56 | 32 |
CN-BR-PV/GS-EX-3/4 | M25 | 3/4 | 39 | 63 | 39 |
CN-BR-PV/GS-EX-1 | M32 | 1 | 47 | 80 | 46 |
CN-BR-PV/GS-EX-1-1/4 | M40 | 1-1/4 | 60 | 98 | 60 |
CN-BR-PV/GS-EX-1-1/2 | M50 | 1-1/2 | 67 | 97 | 65 |
CN-BR-PV/GS-EX-2 | M63 | 2 | 81 | 117 | 79 |
